Chytrý výpočet fit interference: tajemství prodloužení životnosti pouzdra měděných desek

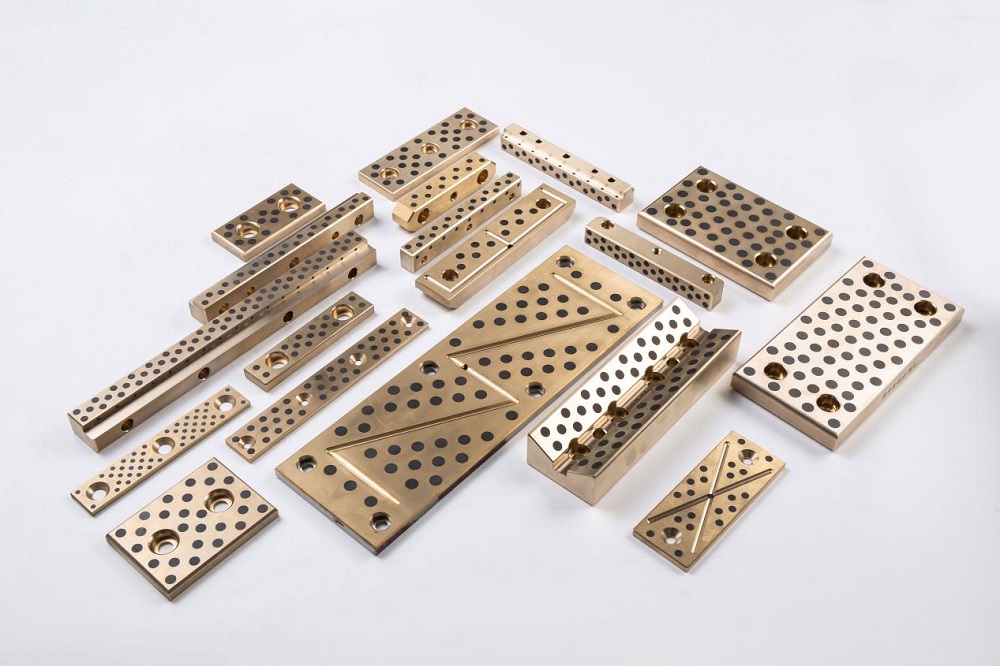

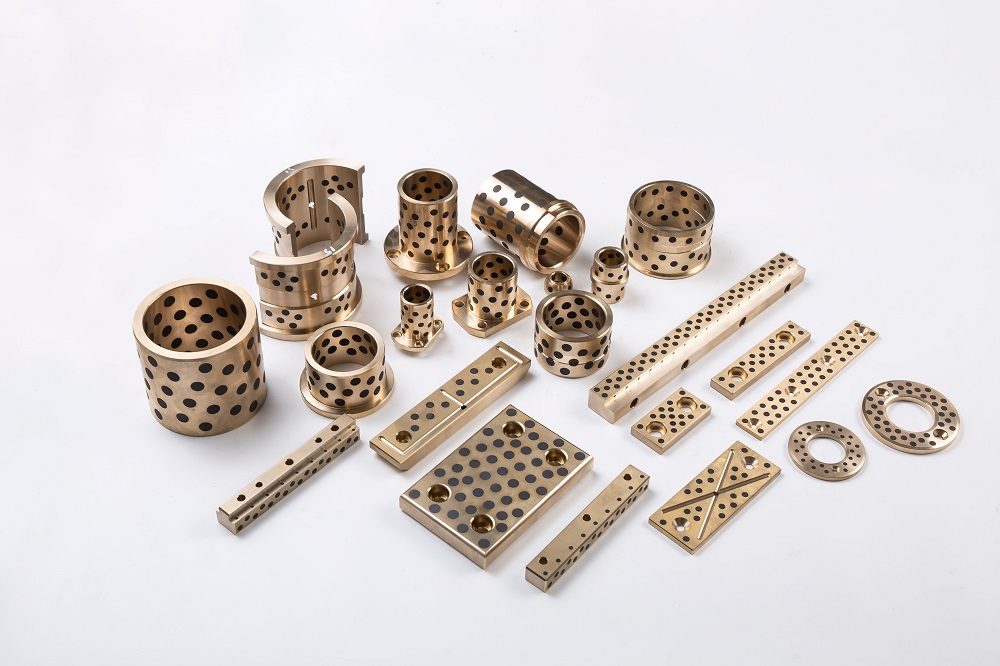

Při přesném přenosu mechanického vybavení, Pouzdra měděné desky hrát klíčovou roli. Vedou nejen pohyb, ale také přenášejí zatížení. Často se však stávají „krátkodobými komponenty“ v vybavení kvůli těžkému opotřebení způsobenému uvolněním nebo deformací a praskáním vyplývajícím z nadměrné těsnosti. Jak lze tento problém vyřešit? Vědecká výpočet a kontrola interferenčního přizpůsobení je základní metodou pro prodloužení životnosti životnosti měděných pouzdrů.

I. Zabijáci životnosti: dvojitá past nesprávného zasahování

Selhání měděných pouzder často pramení z nerovnováhy v rušení:

1. Nedostatečný interference (příliš volný)

• Příznaky: Mezi pouzdrem a základní otvor se vyskytuje mikro-štěpení.
• Důsledky: Opotřebení mikro-štěpení rychle zrychluje a vytváří úlomky, které poškozují páření. To nakonec vede k uvolnění pouzdra, neobvyklému šumu, nepřesnému umístění a významnému snížení života.

2. nadměrné interference (příliš těsné)

• Příznaky: Sestavení se stává obtížným a pouzdro je vystaveno obrovskému radiálnímu stlačujícímu stresu.

• Důsledky:

  • Měděné pouzdro podléhá plastové deformaci nebo dokonce rozdrcení a praskání.
  • Nadměrné napětí sestavení se samo o sobě stává zdrojem únavových trhlin.
  • Nadměrná kontrakce vnitřního otvoru zhoršuje tření a opotřebení šachty.
  • Při střídavém zatížení se oblasti koncentrace napětí urychlují selhání únavy.

Závěr: Klíč k prodloužení životnosti spočívá v nalezení „rozsahu zlatého rušení“-který poskytuje dostatečnou vazbu k eliminaci opotřebení mikro-štěpení bez generování destruktivních vysokých napětí.

Ii. Nalezení „zlatého rozsahu“: Metoda vědeckého výpočtu pěti kroků

Krok 1: Identifikujte „nepřítel“ - analýza pracovní zátěže

• Objasněte úkoly: Určete maximální točivý moment, kterému musí pouzdro odolávat, a také velikost axiálních nebo radiálních sil, které nese.
• Zvažte prostředí: Posoudit, zda dochází k silné vibraci nebo dopadu, a určete rozsah provozní teploty (teplota ovlivňuje expanzi).
• Pochopte povahu zatížení: Zjistěte, zda zatížení je stabilní statické zatížení nebo opakovaně aplikované zatížení únavy. Dynamická zatížení vyžaduje větší bezpečnostní okraj.

Krok 2: Vypočítejte „minimální obrannou linii“ - minimální požadovaný kontaktní tlak (P_MIN)

• Objektivní: Ujistěte se, že mezi pouzdrem a základní otvor při pracovním zatížení není absolutně žádné relativní sklouznutí (eliminuje mikropřízkové opotřebení).
• Core vzorec (pro přenos točivého momentu T):

P_min = μ × (π × d² × l / 2) × t × s_f

Kde:

• T = maximální pracovní moment (n · mm)

• S_f = bezpečnostní faktor (obvykle 1,5–3,0; vyšší pro vibrace a dopad)

• μ = statický koeficient tření mezi měděným pouzdrem a základnou oceli/železa (typický 0,1–0,2)

• D = průměr přizpůsobení (nominální, mm)

• L = délka fit (mm)

• I bez externího zatížení by měl být udržován základní tlak 5–15 MPa, aby se zabránilo mikro-štěpení.

Krok 3: Definujte „bezpečnostní červená čára“ - maximální přípustný kontaktní tlak (P_MAX)

• Objektivní: Zajistěte, aby pouzdro mědi nepodléhá deformaci výnosu nebo selhání drcení.
• Zjednodušený výpočet:

P_max ≈ s_y × σ_yield

Kde:

• S_Y = Bezpečnostní faktor výnosu (1.2–1.5)

• σ_yield = Výnosová síla materiálu pouzdra mědi

• Přesný výpočet pomocí teorie válců s tlustými stěnami:

P_max = 3 × σ_yield × [1 - (d_i / d)^4]

Kde:

• D_i = Vnitřní průměr měděného pouzdra (mm)

• D = vnější průměr průměru pouzdra/základny (průměr přizpůsobení, mm)

• Důležité: Zkontrolujte, zda napětí v základně (litina, hliník atd.) Stěna díry překračuje přípustné limity.

Krok 4: Převeďte „metriky tlaku“ - rozsah teoretického rušení (Δ_min_th, Δ_max_th)

• Objektivní: Převeďte požadavky na tlak na hodnoty interference o konkrétním průměru.
• Základní vzorec:

δ = P × D × (K_CU K_H)

Kde:

• K_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (parametry pro pouzdro mědi)

• K_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_h] (parametry pro základnu)

• E_CU, E_H = Elastický modul mědi a základny (měď ~ 110 GPA, ocel ~ 210 GPA)

• ν_cu, ν_h = Poissonovy poměry (měď ~ 0,34, ocel ~ 0,3)

• Do_cu = vnější průměr měděného pouzdra (= d)

• DI_H = Vnitřní průměr základní díry (0 pro pevnou základnu)

• Nahraďte p_min za získání δ_min_th

• Nahradit P_MAX_LAWABLE / S_Y za získání Δ_MAX_TH

Krok 5: Opravte se pro „ztráty v reálném světě“-rozsah konstrukce Interference Fit (Δ_MIN_DESIGN, A_MAX_DESIGN)

• Drsnost povrchu: Vrcholy na površích se vyrovná během lisovacího montáže a konzumují část interferenčního přizpůsobení.

δ_eff ≈ δ_design - 0,8 × (rz_cu rz_h)

• RZ_CU, RZ_H = desetibodová výška povrchové nepravidelnosti pouzdra a základny (μm).

• Sestava rozdílu teploty (smršťování/přizpůsobení expanze) se vyhýbá zploštění ztráty.

• Opravené hodnoty návrhu:

  • Δ_MIN_DESIGN = Δ_MIN_TH Δ_LOSS (zajištění skutečného efektu ≥ δ_min_th)
  • Δ_MAX_DESIGN = Δ_MAX_TH Δ_LOSS (ale ověřte p ≤ p_max_lowable)

• Kompenzace teploty: Vypočítejte Δδ způsobené tepelnou roztažkou/kontrakcí, abyste zajistili:

  • δ_eff_working> 0 (bez uvolnění)
  • Odpovídající tlak ≤ p_max_lowable (bez praskání)

Iii. Praktické tipy pro maximalizaci života

1. doktrína průměru

• Optimální konstrukční interference obvykle leží na 60–75% A_MAX_DESIGN, což poskytuje bezpečnostní marže a zároveň se vyhýbá limitům stresu.

2. tolerance - záchranné lano

• Dosáhněte hodnot konstrukce prostřednictvím přísných tolerancí (běžné známky přizpůsobení: H7/S6, H7/U6).

3. povrchová úprava

• Snižte drsnost (RA ≤ 1,6 μm) na pouzdro, tak na základním otvoru, abyste minimalizovali ztráty plné lisování a zlepšili uniformitu napětí.

4. Metoda sestavení

• Stisknutím tlačítka: Vyžaduje přesné vedení, jednotný tlak, mazivo (např. Pasta na disulfid molybdenu) a kontrolovanou lisovací rychlost.

• Sestava rozdílu teploty (doporučené):

  • Shrink Montting: Zahřejte základní otvor.
  • Přizpůsobení expanze: Vychlaďte měděné pouzdro (např. Kapalný dusík).
  • Výhody: Jednotné stres, minimální poškození sestavy, přesná realizace teoretického rušení.

5. Posílení pouzdra

• Upgrade materiálu: Používejte vysoce pevné slitiny odolné mědi (např. Hliníkový bronzový QA110-4-4, cínový bronzový qsn7-0,2).

• Strukturální optimalizace:

  • Zvyšte tloušťku stěny pro vyšší nosnou kapacitu.
  • Přidejte sloty na reliéfy napětí v oblastech s novinkou, abyste snížili místní koncentraci napětí.

6. Mazání a údržba

• Zajistěte nepřetržité a efektivní mazání mezi otvorem a šachtou.
• Pravidelně kontrolujte abnormální hluk, zvýšení teploty nebo uvolnění a okamžitě řeší problémy.

IV. Závěr: Klíčem je rovnováha

Prodloužení životnosti pouzdra měděných desek není o „přísnější, tím lepší“. Místo toho to zahrnuje vyvážení: Dostatečně těsný, aby se zabránilo uvolnění, ale ne tak těsné, aby překročilo limity stresu materiálu . To vyžaduje:

• Přesný výpočet pomocí pětistupňové metody
• Jemná korekce s ohledem na drsnost, metodu sestavení a účinky teploty
• Pečlivá výroba s přísnou tolerance a kvalitou povrchu
• Optimální sestavení, prioritizace metod rozdílu teploty
• Optimalizovaný výběr materiálu a strukturální design
• Svědomitá údržba se správným mazáním a inspekcí

Pro extrémní provozní podmínky nebo nové návrhy, Simulace analýzy konečných prvků (FEA) A pro ověření designu interferenčního kondice jsou nezbytné drobné testy fyzické životnosti. Kombinace teorie s praxí zajišťuje, že pouzdra měděných desek dosahují delší životnosti a umožňují plynulejší a spolehlivější provoz vybavení.
