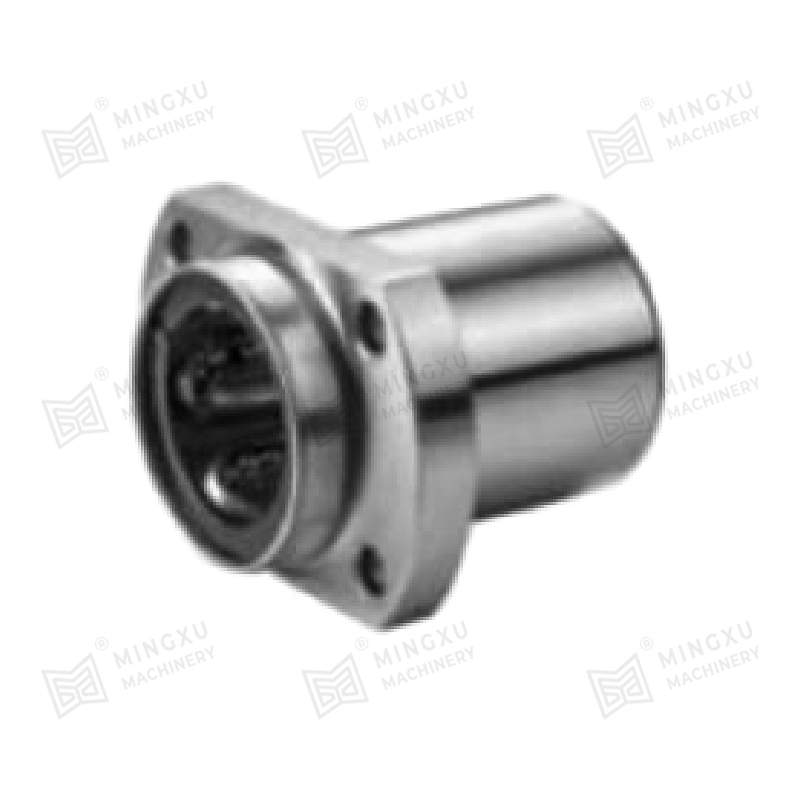

LMFP/LMKP/LMHP pilotní přírubové lineární ložisko

Ložisko lineárního pohybu s pilotní přírubou se skládá z kluzného kola, válečku, jehlového válečku nebo kluzné desky, vnější kulové plochy a příruby. Jeho vlastnosti jsou: uvnitř ložiska je určitý tlakový úhel a kontaktní úhel, vydrží velké axiální zatížení a má vysokou tuhost a vysokou přesnost otáčení. Kromě toho může být také upevněn na obráběcím stroji nebo zařízení prostřednictvím příruby. Je vhodný pro příležitosti, které potřebují vydržet velká axiální zatížení a mají vysoké požadavky na přesnost otáčení, jako jsou obráběcí stroje, železniční doprava atd.

Získejte cenovou nabídku

PREV：LMFP…L/LMKP…L/LMHP…L přírubové lineární ložisko s dvojitou širokou polohou NEXT：LMF…L/LMK…L/LMH…L dvojité široké přírubové lineární ložisko

Představení produktu
Parametr
Popis materiálu
Kontaktujte nás

Vlastnosti produktu

1 Může pracovat po dlouhou dobu v podmínkách bez oleje.

2 Vhodnější pro nízkorychlostní a vysoce zatěžované pracovní podmínky, s dobrou odolností proti opotřebení a extrémně nízké tření.

3 Vhodné pro situace, kde je obtížné vytvořit olejový film, jako jsou vratné, rotační a přerušované pohyby.

4 Odolný vůči korozi a oxidaci.

5 Bezúdržbová a dlouhá životnost.

Proč zvolit bezolejová ložiska

Snížit výrobní náklady

Není potřeba zařízení pro přívod oleje, otvor pro vstřikování oleje ani olej zpracování drážek, což může výrazně ušetřit výrobní náklady.

Snižte provozní náklady

Výrazně snižuje spotřebu mazacího oleje, snižuje údržbu zařízení, a vyhýbá se skrytým nebezpečím způsobeným nedostatečným zásobováním olejem a účinně snižuje provozní náklady.

Zkraťte dobu návrhu

Bezolejový design zjednodušuje strukturu produktu a efektivně šetří čas při návrhu. Jsme profesionálové Dodavatelé ODM LMFP/LMKP/LMHP pilotní přírubové lineární ložisko

Přispívá k ochraně životního prostředí

Není nutná žádná recyklace odpadních olejů, což je také přínosné pro ochranu životního prostředí.

Aplikační pole

Vysoká teplota

· Ocelárna

·Tavicí pec

· Zařízení na sušení

·Pečící trouba

· Regulátor tepla

Voděodolný

· Brána přehrady

·Vodní čerpadlo

· Struktura kapalinového spínače

· Offshore struktury

·Zařízení dokovacích a kalových strojů

Chemický průmysl

· Chemická továrna

·Zařízení pro galvanické pokovování

·Zařízení na čištění odpadních vod

· Barvicí stroje

· Zařízení na rafinaci ropy a chemických látek

Energie

·Síla větru

· Nová energie

Loď

· Palubní jeřáb

·Kotva

· Kryt poklopu

· Rameno kormidla

·Zvedací stroje a zařízení zvedacích kroužků

Výroba automobilů

· Lisovací forma

· Svařovací struktura

· Lakovací a sušící linka

· Kovový dopravní pás

·Strojové nástroje

Těžký průmysl

·Tovární stroje na ocelové trubky

· Pneumatiky a papírny

·Elektrárna

·Připojovací přepínač vstřikovacího stroje

Stavba, těžba, nakládka

·Míchačky, mlýnky, drtiče

· Stavební stroje

·Důlní zařízení

· Ložiska ojnice

Mosty a zvedací kolejnice

·Můstková ložiska

·Trámy, mosty, visuté mosty

· Reaktory související s jadernou energií

·Parní generátor

Typ	Příklad montáže	Typ příruby	Délka
Standardní přírubový typ		LMF	Singl
		LMK	Singl
		LMH	Singl
Typ s dvojitou širokou přírubou		LMF…L	Dvojnásobek
		LMK…L	Dvojnásobek
		LMH…L	Dvojnásobek
Typ s pilotní přírubou		LMFP	Singl
		LMKP	Singl
		LMHP	Singl
Typ s dvojitou širokou polohou s přírubou		LMFP…L	Dvojnásobek
		LMKP…L	Dvojnásobek
		LMHP…L	Dvojnásobek
Typ s dvojitou širokou středovou přírubou		LMFM…L	Dvojnásobek
		LMKM…L	Dvojnásobek
		LMHM…L	Dvojnásobek
Přírubové zdvihové ložisko		LBHR LBHRW	Singl
		LBHS LBHSW	Singl
		LBHC LBHCW	Single

LMF(K)P···UU (pojistka pryskyřice)

Tento typ je řada metrických rozměrů široce používaná v Asii a
jiné země.

Všechny modely mohou být vyrobeny s niklováním dle požadavků zákazníka s funkcí korozivzdornosti.


LMFP···UU	LMKP···UU

Nominální hřídel průměr mm	LMFP···UU	Hmotnost (9)	LMKP···UU	Hmotnost (G)	Hlavní rozměry a tolerance
					Dr		D		L
					mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1 060	LMKP40UU	880	40		60		80
50	LMFP50UU	2 200	LMKP50UU	2000	50		80		100
60	LMFP60UU	3 000	LMKP60UU	2,560	60	0 -15	90	0 -25	110

Hlavní rozměry a tolerance								Excentricita μm	Pravoúhlost μm	Základní nosnost
Příruba										Základní nosnost
já mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamickýkýkýký C N	Statickýkýkýký Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1,570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3.140
13	96	75	13	78	9	14	8.1			2 160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4 700	10 000

LMF(K)P···GA (vysokoteplotně odolný Držák)

Tento typ je řada metrických rozměrů široce používaná v Asii a dalších zemích.

Všechny modely mohou být vyrobeny s niklováním dle požadavků zákazníka s funkcí korozivzdornosti.


LMFP···GA		LMKP···GA

Nominální hřídel průměr mm	LMFP···GA	Hmotnost (G)	LMKP···GA	Hmotnost (G)	Hlavní rozměry a tolerance
					Dr		D		L
					mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1,205	LMKP40GA	1 025	40		60		80
50	LMFP50GA	2 200	LMKP50GA	2000	50		80		100
60	LMFP60GA	3 000	LMKP60GA	2,560	60	0 -15	90	0 -25	110

Hlavní rozměry a tolerance								Excentricita μm	Pravoúhlost μm	Základní nosnost
Příruba										Základní nosnost
já mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamic C N	Static Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1,180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1,570
10	74	58	10	60	6.6	11	6.1			1,570	2,740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
13	96	75	13	78	9	14	8.1			2 160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4 700	10 000

LMHP···UU (pojistka pryskyřice)

Tento typ je řada metrických rozměrů široce používaná v Asii a dalších zemích.

Všechny modely mohou být vyrobeny s niklováním dle požadavků zákazníka s funkcí korozivzdornosti.

Nominální hřídel průměr mm	LMHP···UU	Hmotnost (G)	Hlavní rozměry a tolerance
			Dr		D		L
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2,037	50		80		100

Hlavní rozměry a tolerance									Excentricita μm	Pravoúhlost μm	Základní nosnost
Příruba											Základní nosnost
já mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamic CN	Static Ošidit
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

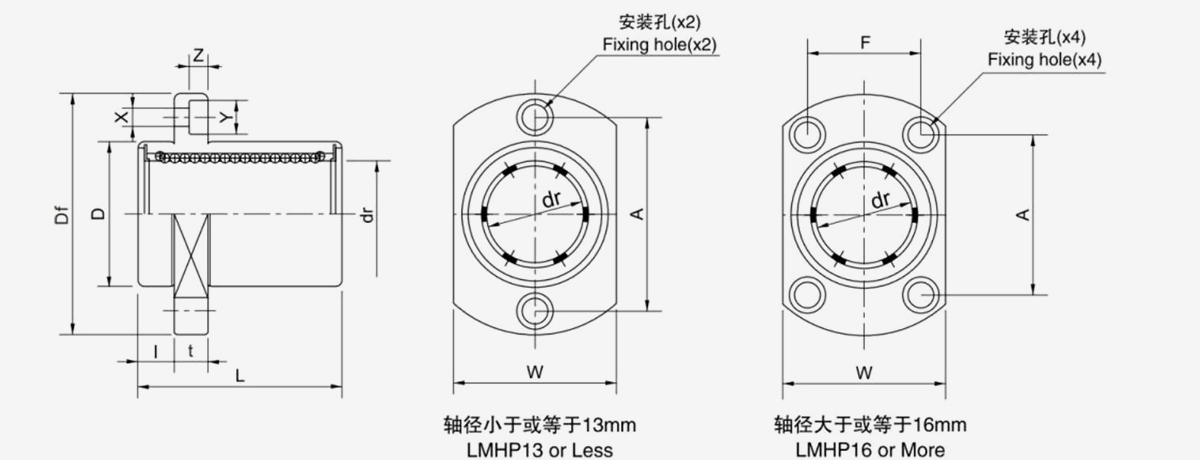

LMHP ··· GA (vysokoteplotně odolný držák)

Tento typ je řada metrických rozměrů široce používaná v Asii a dalších zemích.

Všechny modely mohou být vyrobeny s niklováním dle požadavků zákazníka s funkcí korozivzdornosti.


LMHP ··· GA

Nominální hřídel průměr mm	LMHP···GA	Hmotnost (G)	Hlavní rozměry a tolerance
			dr		D		L
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	±300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1,065	40	0 -12	60	0 -22	80
50	LMHP50GA	2,037	50		80		100

Hlavní rozměry a tolerance									Excentricita μm	Hranatost μm	Základní nosnost
Příruba											Základní nosnost
já mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamic C N	Static Co N
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	—	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2 160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

Materiálové složení a vlastnosti
Materiál	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Hustota	8.0	8.9	7.8	8.9	8.0
Tvrdost HB	>210	>70	>150	>95	>250
Pevnost v tahu N/mm²	>750	>200	>600	>260	>800
Mez kluzu N/mm²	>450	>90	>260	>150	>450
Prodloužení%	>12	>15	>10	>৪	>800
Koeficient lineární expanze 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limitní teplota ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Max. Zatížení N/mm²	100	60	50	70	120
Max. Rychlost (suchá) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Stlačení trvalé deformace 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Je k dispozici velká poptávka se speciálními materiály.

Výměna základního materiálu
Materiálové kódy	Čínské značky GB1176-87	mezinárodní ISO 1338	Německo RÁMUS	Japonsko JIS	Amerika ASTM (UNS)	Anglie BS	Itálie JM	Platné podmínky
JDB litý bronz	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Vysoké zatížení, nízká rychlost Běžně používané
JDB-1Bronz	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Střední zatížení, nízká rychlost Běžně používané
JDB-2Bronz	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Střední zatížení, střední rychlost, Běžně používané
JDB-3Bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Střední zatížení, nízká rychlost, Běžně používané
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Při vysokém zatížení, při nízké rychlosti, při vysokém zatížení

Tuhé mazivo
Lubrikant	Funkce	Typická aplikace
SL1 Přidat grafit	Vynikající odolnost proti chemikáliím útoky a nízké tření, teplotní limit 400℃	Oblek pro běžné stroje a pod atmosférou
SL4 přídavek PTFE	Nejnižší tření a dobré vodní mazání, teplotní limit 300 ℃	Loď, hydraulická turbína, plynová turbína atd.
